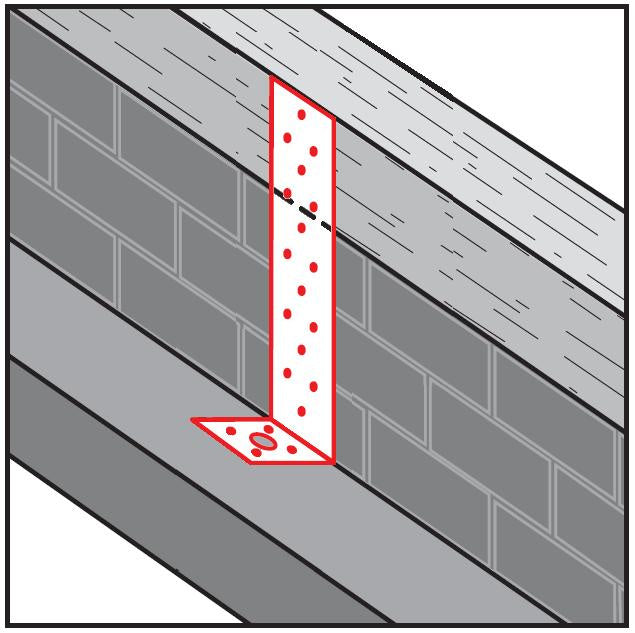

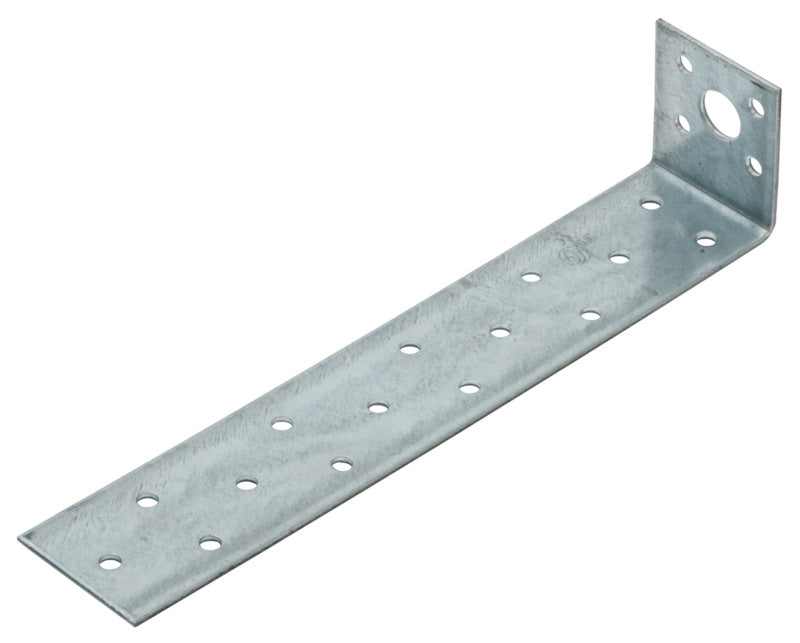

Flachstahlanker leicht, sendzimirverzinkt

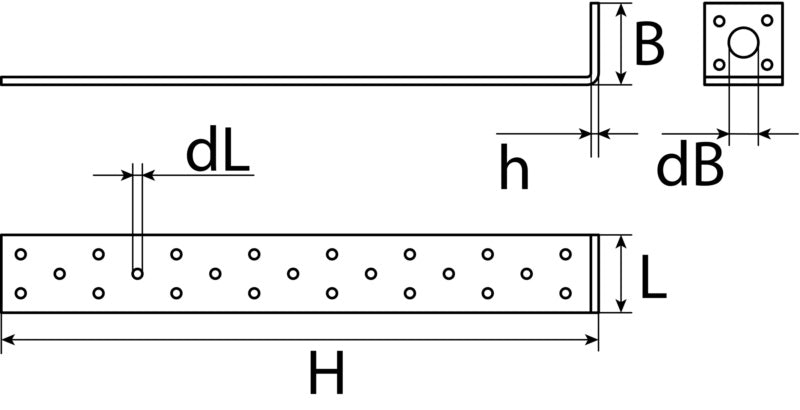

Vorgestanzte Nagel- bzw. Rundlöcher (kurzer Schenkel: vier Nagellöcher und ein Rundloch; langer Schenkel: nur Nagellöcher).

Als Verbindungsmittel sind Ankernägel 4,0 x 40 mm nach EN 14592 zu verwenden.
Bezüglich der Ausnagelung ist gemäß ETA 08/0259 kein vorgegebenes Nagelbild einzuhalten. Eine Teilausnagelung ist zulässig.
Die angegeben Tragfähigkeiten gelten für Nadelholz mit einer charakteristischen Rohdichte ρk ≥ 350 kg/m3.
Bemessungswert der Tragfähigkeit eines Nagels: FVM,Rd = kmod / γM × F1,Rk mit γM = 1,3
Bemessungswert der Stahltragfähigkeit bei Dübelbefestigung im Beton: Fm,Rd = Fm,Rk / γM0 mit γM0 = 1,0
Bemessungswert der Stahltragfähigkeit für einbetonierte Zuganker: Ft,Rd = Ft,Rk / γM2 mit γM2 = 1,25
Bemessungswert der Gesamttragfähigkeit bei Dübelbefestigung: F1,Rd = min {n × FVM,Rd; Fm,Rd} mit n = Nagelanzahl
Bemessungswert der Gesamttragfähigkeit für einbetonierte Zuganker: F1,Rd = min {n × FVM,Rd; Ft,Rd} mit n = Nagelanzahl
Die Mindestabstände für Nägel bei Stahlblech-Holz-Verbindungen nach EN 1995-1-1 sind einzuhalten.
